Transducere

Transducere for konvertering af f.eks. strøm eller spænding til små analoge signaler der kan smides ind i en PLC.

Måleomformere

Tilbage til forrige

Se også

Tema fP

Programmerbar transducer for aktiv effekt, reaktiv effekt, tilsyneladende effekt, cos phi, fasevinkel, gennesmitlig effekt og frekvens – 1 fase og 3 faser.

  • Input: Strøm: ../1A eller ../5ASpænding: 80..500Vac
  • Output: 0..5/10/20mA, 4..20mA, +/-5mA, +/-10mA, +/-20mA, 0..10V, +/-10V eller 1..5V
  • Forsyningsspænding: 115Vac, 230..240Vac, 20..150Vac eller 150..250Vac

Vnr: 97-TM8P0….

Datablad
Manual

Tema Pr4

Programmerbar transducer for spænding, strøm,  aktiv effekt, reaktiv effekt, tilsyneladende effekt, middelværdi af aktiv effekt, reaktiv effekt og strøm.  – 1 fase og 3 faser. 4 analoge udgange. Kan udvides med 2 alarmer. DIN-skinne montering.

  • Input: Strøm: ../1A eller ../5ASpænding: 80..500Vac
  • Output: 0..5/10/20mA, 4..20mA, +/-5mA, +/-10mA, +/-20mA, 0..10V, +/-10V eller 1..5V
  • Forsyningsspænding: 80..265Vac – 110..300Vdc eller 11..60Vdc.
  • Programeringskit ATM96002 er nødvendig.

Vnr: 97-TM9604…

Datablad

Tema l

Transducer for AC strøm – middelværdi.

  • Input: ../1A, ../1,2A, ../5A eller ../6A
  • Output: 0../5/10/20mA eller 0..5/10V
  • Forsyningsspænding: Intern

Vnr: 97-TM2I….

Datablad

Tema I4

Transducer for AC strøm – middelværdi.

  • Input: ../1 eller ../5A (47..63Hz/380..420Hz)
  • Output: 0../5/10/20mA, 4..20mA, 0..5/10V eller 2..10V (programmerbar)
  • Forsyningsspænding: 115Vac, 230..240Vac, 20..150Vdc eller 150..250Vdc

Vnr: 97-TM3I…

Datablad

Tema I4e

Transducer for AC strøm – sand RMS.

  • Input: ../1 eller ../5A (47..63Hz/380..420Hz)
  • Output: 0../5/10/20mA, 4..20mA, 0..5/10V eller 2..10V (programmerbar)
  • Forsyningsspænding: 115Vac, 230..240Vac, 20..150Vdc eller 150..250Vdc

Vnr: 97-TM4I…

Datablad

Tema U

Transducer for AC spænding – middelværdi.

  • Input: 100V, 110V, 120V, 250V, 400V eller 440V (47..63Hz)
  • Output: 0../5/10/20mA eller 0..5/10V (programmerbar)
  • Forsyningsspænding: Intern

Vnr: 97-TM2U…

Datablad

Tema U4

Transducer for AC spænding – middelværdi.

  • Input: 100V, 110V, 120V, 250V, 400V eller 440V (47..63Hz/380..420Hz)
  • Output: 0../5/10/20mA, 4..20mA, 0..5/10V eller 2..10V (programmerbar)
  • Forsyningsspænding: 115Vac, 230..240Vac, 20..150Vdc eller 150..250Vdc

Vnr: 97-TM3U….

Datablad

Tema U4e

Transducer for AC spænding – sand RMS.

  • Input: 100V, 110V, 120V, 250V, 400V eller 440V (47..63Hz/380..420Hz )
  • Output: 0../5/10/20mA, 4..20mA, 0..5/10V eller 2..10V (programmerbar)
  • Forsyningsspænding: 115Vac, 230..240Vac, 20..150Vdc eller 150..250Vdc

Vnr: 97-TM4U….

Datablad

Tema DC TM1A

Transducer for DC strøm – middelværdi.

  • Input: 500uA..1,5A (envejs) eller 250uA..750mA (tovejs)
  • Output: 0/4..20mA, 0..10V, +/-20mA eller +/-10V
  • Forsyningsspænding: 240Vac, 20..30Vdc, 40..60Vdc, 90..140Vdc eller 180..250Vdc

Vnr: 97-TM1A….

Datablad

Tema DC TM1V

Transducer for DC spænding- middelværdi.

  • Input: 10mV..600V (envejs) eller 5mV..300mV (tovejs)
  • Output: 0/4..20mA, 0..10V, +/-20mA eller +/-10V
  • Forsyningsspænding: 240Vac, 20..30Vdc, 40..60Vdc, 90..140Vdc eller 180..250Vdc

Vnr: 97-TM1V….

Datablad

Tema SG TM2G

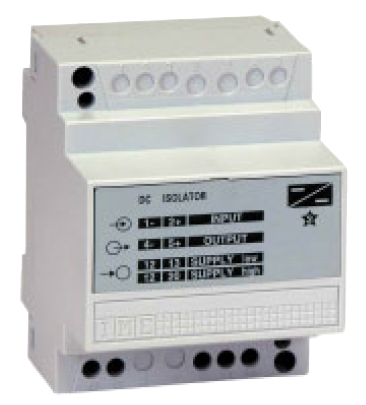

Galvanisk isolator

  • Input: 4..20mA eller 0..60mV
  • Output: 0..5/20mA eller 4..20mA
  • Forsyningsspænding: 115Vac og 230Vac

Vnr: 97-TM2G…

Datablad

Tema SG TM3G

Galvanisk isolator

  • Input: 0..5/20mA eller 4..20mA
  • Output: 0..5/20mA, 4..20mA eller 0..10V
  • Forsyningsspænding: 115Vac og 230Vac, 240Vac, 20..150Vdc og 48Vac eller 150..250Vdc

Vnr: 97-TM3G…

Datablad

LQT 60 Multitransducer

Programmerbar transducer for alle elektriske parametre.

  • Input: Strøm: 0..10A, Spænding: 0..500Vac
  • Output: 5 x +/-20mA eller +/-10V, 2 digitale output og Modbus
  • Forsyningspsænding: 80..250Vac eller 24..250Vdc
Datablad
